一．项目概况

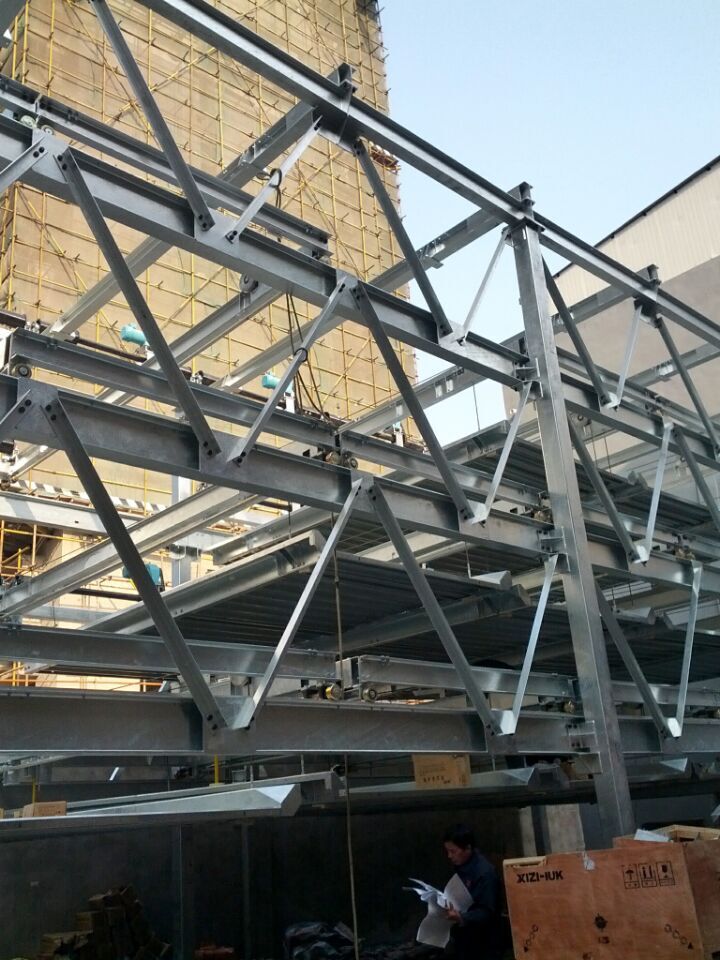

本项目武汉仪表大楼为缓解停车难的问题投资兴建的7层9列57车位升降横移车库。

二．项目实施方案

本系统采用OMRON CP1H PLC作为控制系统，上位系统采用专用的车库操作盒。系统分为手动模式、自动模式、刷卡模式。手动模式下，从键盘输入车位号，同时发送至 PLC，并读取 PLC 返回的车位显示 在 LCD 上，按‘OK’确认车位号，等待输入方向键（2↓，4←，6→，8↑），按下则点动车位运行，释放则停止运行。自动模式下，从键盘输入车位号，同时发送至 PLC，并读取 PLC 返回的车位显示 在 LCD 上，按‘OK’确认车位号后启动运行。刷卡模式下，用户刷卡成功后，操作器将卡号发送至 PLC，并直接启动运行（若有 PLC 故障，复位后需按“OK”键重新启动运行）。

当车库系统运行过程中发生故障时，操作器会自动跳转到当前故障界面，显示最近发生 的一次故障，以方便操作人员及时处理故障，恢复车库运行。

三．结论

    该项目已于2014年12月底投入运行，系统运行稳定，客户非常满意。
